Компрессоры BOGE. Винтовые компрессоры серии CLDF/SDF/SLDF (компрессор с осушителем и частотным управлением)
Производительность: 0,26-18,4 м3/мин
Давление: 8, 10 и 13 атм
Мощность: 7,5-110 кВт
Масса: 250-2400 кг
Комплексным решением воздухоснабжения на предприятии является винтовой компрессор со встроенным осушителем (CLF/SF) плюс частотный преобразователь (F).
Модели серии CLDF/SDF объединяют в себе преимущества моделей CLF/SD с преимуществами энергосберегающего частотного управления.
Винтовой компрессор с частотным преобразователем серии CLDF- в шумопоглощающем корпусе мощностью 7,5 кВт на горизонтальном ресивере
Иcполнение: компрессор с электронной системой управления BOGE Basic в шумопоглощающем корпусе на горизонтальном ресивере объемом 270/250 л (гальваниз.)
max.давление: 8, 10, 13 bar
защита от замерзания до -10 оС;
частотный преобразователь (интегрированный в корпус);
охлаждающий осушитель (рефрижераторного типа);
горизонтальный ресивер 270/250 л (гальваниз.)
|
модель компрессора
|
max. давление
|
производит.
|
мощность
|
габариты
|
ресивер
|
подсоед.
|
масса
|
серия CLDF- |
bar
|
м 3/мин
|
кВт
|
мм |
л |
кг |
|
CLDF 9-
|
8
10 13 |
0,26-1,27
0,25-1,12 0,24-0,93 |
7,5
|
1020 / 532 / 723
|
270
270 250 |
G 1/2
|
315
|
|---|
шланг высокого давления 500 ммустройство автоматического слива конденсата Bekomat (электронный конденсатоотводчик, управляемый по уровню).
Винтовой компрессор с частотным преобразователем и осушителем серии SDF в вертикальном корпусе мощностью 11,0-22,0 кВт
Иcполнение: компрессор с электронной системой управления BOGE Ratio в вертикальном корпусе
max.давление: 8, 10 и 13 bar
зашита от замерзания до -10 оС;
привод: клиноременная передача;
частотный преобразователь (интегрированный в корпус);
осушитель рефрижераторного типа (интегрированный в корпус)
модель компрессора
|
max. давление
|
производит.
|
мощность
|
габариты
|
температура точки росы
|
подсоед.
|
масса
|
серия SDF |
bar
|
м 3/мин
|
кВт
|
мм |
кг |
||
SDF 15
|
8
10 13 |
0,49-1,65
0,39-1,45 0,39-1,25 |
11,0
|
1227/ 850/ 1750
|
+7oC |
G 3/4
|
430
|
|---|---|---|---|---|---|---|---|
SDF 24-2
|
8
10 13 |
0,85-3,05
0,63-2,66 0,44-2,26 |
18,5
|
1227/ 850/ 1750
|
+7oC |
G 1
|
450
|
SDF 29-2
|
8
10 13 |
1,02-3,45
0,88-3,11 0,71-2,57 |
22,0
|
1227/ 850/ 1750
|
+7oC |
G 1
|
470
|
шланг высокого давления 500 мм; температура точки росы: +3oC; циклонный сепаратор на выходе сжатого воздуха, в комплекте с устройством автоматического слива конденсата Bekomat (электронный конденсатоотводчик, управляемый по уровню).
Винтовой компрессор с частотным преобразователем и осушителем серии SLF в шумопоглощающем корпусе мощностью 22,0-30,0 кВт (прямой привод)
Иcполнение: компрессор с электронной системой управления BOGE Ratio в вертикальном корпусе
max.давление: 8, 10 и 13 bar
зашита от замерзания до -10 оС;
привод: прямой;
частотный преобразователь (интегрированный в корпус);
осушитель рефрижераторного типа (интегрированный в корпус)
модель компрессора
|
max. давление
|
производит.
|
мощность
|
габариты
|
температура точки росы
|
подсоед.
|
масса
|
серия SLDF |
bar
|
м 3/мин
|
кВт
|
мм |
кг |
||
SLDF 30
|
8
10 13 |
1,06-3,87
1,06-3,30 1,06-2,68 |
22,0
|
1620/ 966/ 1644
|
+3oC |
G 1
|
785
|
|---|---|---|---|---|---|---|---|
SLDF 40
|
8
10 13 |
1,06-5,05
1,06-4,53 1,06-3,82 |
30,0
|
1620/ 966/ 1644
|
+3oC |
G 1
|
855
|
шланг высокого давления 500 мм; циклонный сепаратор на выходе сжатого воздуха, в комплекте с устройством автоматического слива конденсата Bekomat (электронный конденсатоотводчик, управляемый по уровню);водяное охлаждение с теплообменником (градирней) замкнутого цикла;усиленная звукоизоляция.

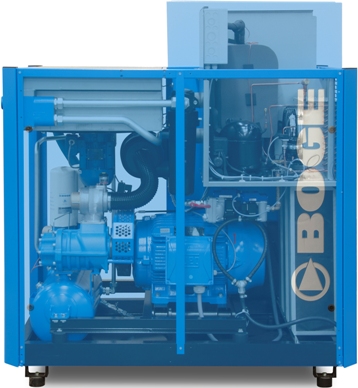

Винтовой компрессор с осушителем и частотным преобразователем серии SDF в шумопоглощяющем корпусе мощностью 45,0-110,0 кВт
Иcполнение: компрессор с электронной системой управления BOGE Ratio в шумопоглощающем корпусе
max.давление: 8, 10 и 13 bar
зашита от замерзания до -10 оС;
привод: клиноременная передача
осушитель рефрижераторного типа (интегрированный в корпус);
частотный преобразователь (интегрированный в корпус)
|
модель компрессора
|
max. давление
|
производит.
|
мощность
|
габариты
|
подсоед.
|
масса
|
серия SDF |
bar
|
м 3/мин
|
кВт
|
мм |
кг |
|
SDF 60-2
|
8
10 13 |
1,75-7,00
1,58-6,34 1,34-5,36 |
45,0
|
1620/ 960/ 1665
|
G 1 1/4
|
1 005
|
|---|---|---|---|---|---|---|
SDF 150
|
8
10 13 |
4,60-18,4
4,08-16,3 3,55-14,2 |
110,0
|
2365/ 1315/ 2155
|
G 2 1/2
|
2 400
|
шланг высокого давления 500 мм; циклонный сепаратор на выходе сжатого воздуха, в комплекте с устройством автоматического слива конденсата Bekomat (электронный конденсатоотводчик, управляемый по уровню);водяное охлаждение с теплообменником (градирней) замкнутого цикла;усиленная звукоизоляция.
