Преимущества винтовых компрессоров

см.также:

Статьи по компрессорам и оборудованию для подготовки сжатого воздуха

Воздухосборники 0,1-10,0 м3 (давление от 8 до 40 атм)

Каталитические фильтры - конвертеры (блоки химической фильтрации) BOGE

Каталитические фильтры - конвертеры (блоки химической фильтрации)
скачать брошюру>>


Производительность: 0,43-54,0 м3/час
Давление (на входе, max): 15 и 45 атм
Классы чистоты: 0 (в соответствии с ISO 8573-1)
Масса: 60-1700 кг



Компания BOGE предлагает своим клиентам надежные и практичные каталитические фильтры - конвертеры (блоки химической фильтрации), предназначенные для удаления масла из сжатого воздуха путем химического катализа. Конвертер - это устройство, преобразующее молекулы масла в углекислый газ и воду методом катализа.

Устанавливая каталитический блок химической фильтрации после компрессора, Вы получаете безмасляный сжатый воздух класса 0 согласно ISO 8573-1 (остаточное содержание масла не более 0,0025 мг/м3). За счет химического катализа масло, содержащееся в сжатом воздухе, разделяется на СО2 и Н2О. В течение срока службы катализатора, составляющего 20000 часов, масло гарантированно не попадает в систему, при этом содержание масла на входе в каталитический блок может составлять до 200 мг/м3. Кроме того, содержание масляных фракций в атмосферном воздухе может составлять 1 мг/м3 и более.

Каталитический блок работает как после маслосмазываемого компрессора , так и после безмасляного компрессора (безмасляный компрессор также сжимает воздух с масляными фракциями, которые он всасывает из атмосферного воздуха).

Главное преимущество каталитического конвертера BOGE состоит в том, что все масло, находящееся в сжатом воздухе, как после маслонаполненного компрессора, так и после безмасляного будет удалено в процессе катализа . В наших каталитических блоках используются только наиболее эффективные и безопасные технологии.

Возможные модификации:

серия BC5 - BC540 (max 15 атм) с производительностью 0,43 - 54 м³/мин;

серия BC65HP - BC130HP (max 45 атм) с производительностью 6,48 to 12,96 м³/мин;

серия BlueKat - спец.исполнение / каталитический блок, встроенный в корпус компрессора.


Технические характеристики каталитических фильтров - конвертеров (блоков химической фильтрации)


серия BC5 - BC540

Максимальное рабочее давление (на входе, max): 15 атм

BS 5
BS 11
BS 22
BS 55
BS 75
BS 110
BS 160
BS 210
BS 330
BS 430
BS 540
возможные опции:
• модуль для регулировки производительности

Корректирующий коэффициент:
Коэффициент


серия BC65HP - BC130HP

Максимальное рабочее давление (на входе, max): 45 атм

BS 65 HP
BS 130 HP
возможные опции:
• модуль для регулировки производительности

Корректирующий коэффициент:
Коэффициент


Катализ

Принцип

В основе технологии лежит катализ - химическая реакция, происходящая с помощью специальных материалов - катализаторов.

Катализаторы – металл-оксиды .

Процесс активируется высокой температурой, получаемой с помощью электронагревателя .

Результат - расщепление молекул масла .

После реакции катализатор остается в том же химическом состоянии, что и до реакции.

Процесс делится на 4 этапа:

1. Адсорбция

2. Реакция

3. Десорбция

4. Регенерация



Что в результате?

В основе технологии лежит катализ - химическая реакция, происходящая с помощью катализаторов.

Качество воздуха на выходе может ухудшиться, если остальные компрессоры не подключены к конвертору, загрязнены трубопроводы, применены трубопроводы с использованием тефлона.

Процесс активируется высокой температурой, получаемой с помощью электронагревателя .


Принцип работы



Комплектация

Картридж с металлической изоляцией и заполнением металл-оксидомСекции компрессора винтового BOGE C 30






Пластинчатый теплообменник с твердой изоляцией Секции компрессора винтового BOGE C 30





Соленоидный клапан для блокировки трубопровода в режиме „Stand-By“Секции компрессора винтового BOGE C 30







Блокировочный клапан для для избежания перегрузок при пуске Секции компрессора винтового BOGE C 30




Внутренний трубопровод изолирован между теплообменником и картриджем. Материал – черные металлы .Секции компрессора винтового BOGE C 30




Рама, высокая жесткость которой обеспечивается сваркой и окраской. Безопасность установки благодаря специальным «ножкам».Секции компрессора винтового BOGE C 30






Процессы внутри конвертера



4 этапа

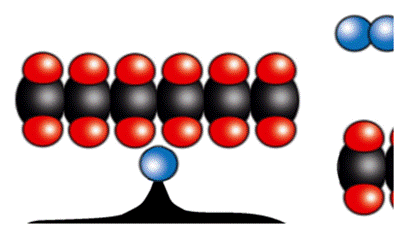

1. Адсорбция: Цепочки молекул масла скапливаются в активных зонах катализатора. Активные зоны – зоны скопления свободных молекул кислорода. Секции компрессора винтового BOGE C 30

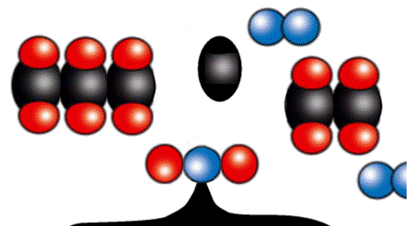

2. Реакция: Молекулы масла «ломаются». Это обеспечивается горячей поверхностью катализатора Секции компрессора винтового BOGE C 30

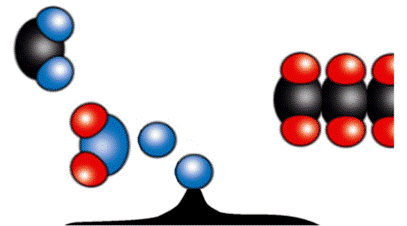

3. Десорбция: разделенные молекулы объединяются со свободными молекулами кислорода и покидают активную зону Секции компрессора винтового BOGE C 30

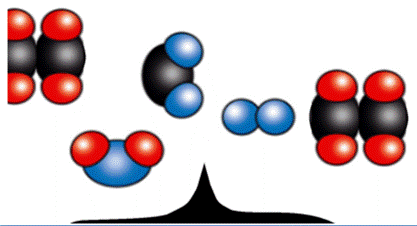

4. Регенерация: В неактивной зоне адсорбируются новые свободные молекулы кислорода из сжатого воздуха. Секции компрессора винтового BOGE C 30







Результат

Молекулы масла расщеплены. На выходе конвертора:

Секции компрессора винтового BOGE C 30



Система управления конвертером BOGE

Контроллер

Система управления BOGE автоматически выбирает наиболее эффективный режим работы.
Система управления компрессором C 15 BOGE Base
Система управления обеспечивает максимальную экономию с минимальным износом.

Контроллер имеет :

• Датчики температуры;
• 7-сегментный дисплей;
• Полное электроподключение;
• Отображение режима работы;
• Зеленый: готов к работе / в работе;
• Красный: ошибка.

Дисплей контроллера отображает:

• Текущее значение температуры, °C;
• Текущий режим работы;
• Загрузка обогревателя, %;
• Статус оптимизации;
• Значения холостого хода.
